Vyntus™ CPX Ergospirometrie-System

Herausragend bei der Diagnostik der Ergospirometrie und deren Prognose

Das vielseitige JAEGER™ Vyntus™ CPX ist das Ergospirometrie-System zur zuverlässigen und genauen Bestimmung der metabolischen Parameter des Patienten. Es können sämtliche Personengruppen getestet werden: von Kindern bis zu Erwachsenen, von Patienten bis zu Athleten. Die Daten werden Atemzug für Atemzug (breath-by-breath) aufgezeichnet. Folgende Parameter werden gemessen/berechnet: V'O2, V'CO2, RER, V'O2/kg, V'E, BF, VTex, EqO2, EqCO2, BR FEV%, PETO2, PETCO2, REE, FAT, CHO, PROT und viele mehr.

Das vollständig integrierte 12-Kanal Vyntus™ ECG ist die ideale Erweiterung für das Vyntus CPX, da beide Systeme durch die SentrySuite™ Software unterstützt werden. Ein klarer Vorteil für Ihre Investition.

Kontakt Broschüre

Produkt-Highlights
Zusätzliche Vorteile
Spezifikation
Konfigurationen
  • Basierend auf bewährte Technologie

    Vyntus CPX führt die Erfolgsgeschichte der High-End Sensortechnologie seiner Vorgänger weiter: JAEGER Oxycon Pro und SensorMedics™ Vmax™ Encore.

    Clevere Funktionen die Zeit sparen

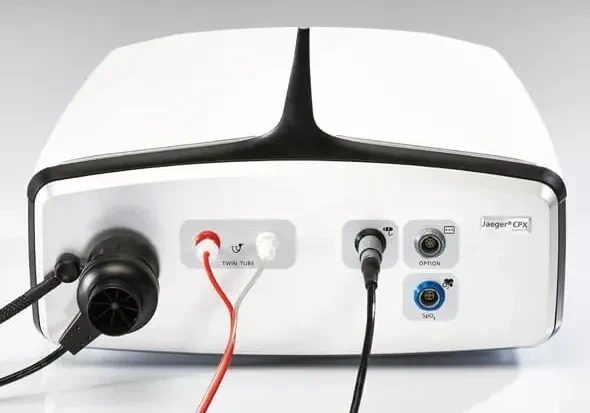

    Vollautomatische Volumen- und Gaskalibration und extrem einfacher "plug-and-play" Austausch der O2-Zelle für einen effizienten Betrieb und zur Minimierung von Ausfallzeiten.

    CPET Diagnostik – einfach zu lernen, schnell in der Durchführung

    Automatisierte Durchführung der Messung mit Anzeige der kommenden Ereignisse und individuell einstellbarer Workflow zur Auswertung der Ergospirometrie.

    Leistungsstarke Combo

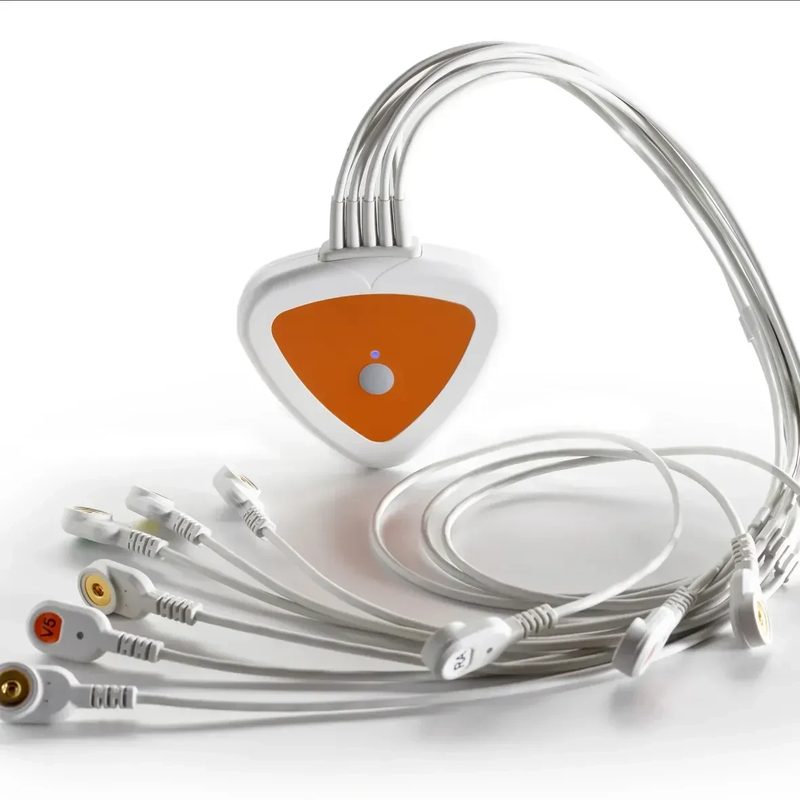

    Über eine sichere Bluetooth® Kommunikation ist das kompakte Vyntus ECG vollständig in das Vyntus CPX integriert.

  • Umfangreiche Auswertemöglichkeiten, die Ihren Ansprüchen gerecht werden
    Bietet viele Auswertungs- und Einstellmöglichkeiten vom Anfänger bis hin zum Experten wie Steigungen (Slopes), Schwellenbestimmungen (VT1, VT2 und VT3), Anpassung der Bereiche, EFVL, RPE und vieles mehr.

    Tools für Ihre Interpretation
    Unterstützt Ihre Interpretation mit automatisierten individuell gestaltbaren Textmakros, PC Interpretation, Graduierungsbalken und der Graphik „Mögliche Limitierungen“. Sehen Sie mehr...

    Spirometrie in Ruhe und während der Belastung
    Langsame/Forcierte Spirometrie sowie MVV ist im Lieferumfang enthalten und wichtig zur Berechnung und Beurteilung von VEmax, Atemreserve sowie Fluss/Volumen-Kurven unter Belastung (EFVL).  Sehen Sie mehr...

    Messen Sie den Stoffwechsel
    Die Bestimmung der Indirekten Kalorimetrie (REE , Fett…) ist im Standard-Lieferumfang beinhaltet und dient zur Beurteilung des Energieverbrauchs und zur Optimierung der Ernährungstherapie.

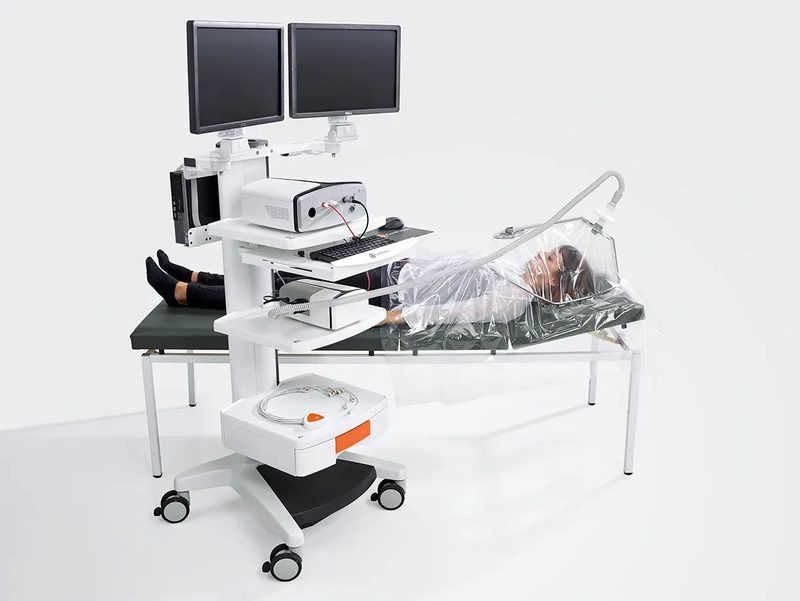

    Indirekte Kalorimetrie mit Haube ist optional verfügbar mit durchdachtem Hygienekonzept.

    Wählen Sie aus verschiedenen kardialen Optionen
    Interface mit Polar WearLink®, Tango Blutdruck-System und viele 3rd-Party- 12-Kanal-PC-EKG´s inklusive GE CardioSoft für einen breiten Anwendungsbereich: Sportmedizin, Pneumologie, Kardiologie und Rehabilitation.

    Integrierte SpO2-Messung
    Eingebaute SpO2-Einheit mit einer Auswahl von unterschiedlichen Sensoren oder Interface mit Stand-Alone SpO2-Geräten

    Konfigurationen, die Ihren Anforderungen entsprechen

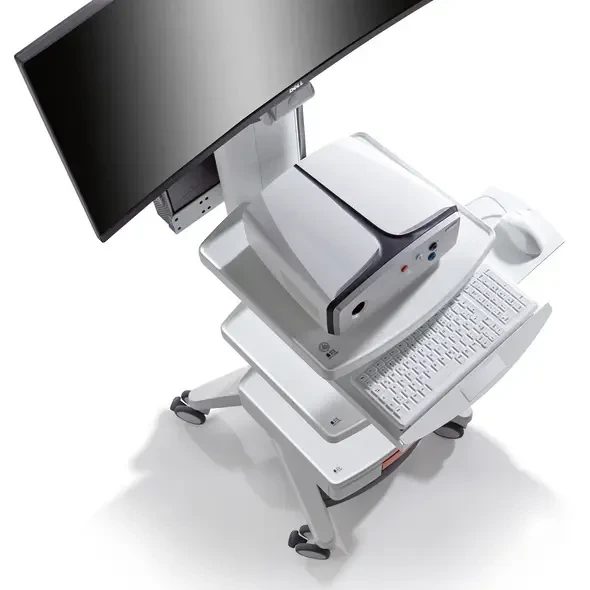

    Konfiguration als platzsparende Tischvariante oder aufgebaut auf mobilen Wagen.

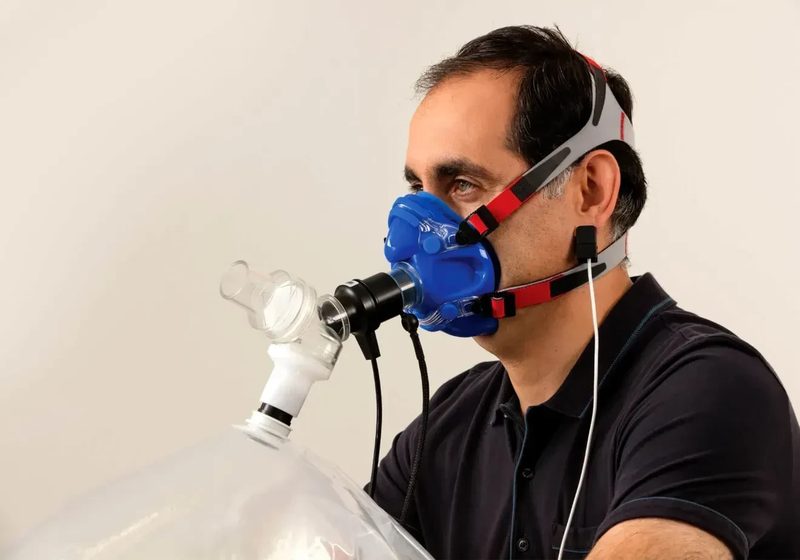

    Umgebungen mit erhöhtem Sauerstoffgehalt
    Das gesamte Sicherheitskonzept ist ausgelegt für sichere Messungen, selbst bei erhöhter FIO2.

    Qualität unter Kontrolle
    Sorgt für eine hohe Systemverfügbarkeit und Zuverlässigkeit. Die Analysatoren überwachen Ihren Verbrauch und erinnern Sie an einen Präventiv-O2-Zellen-Wechsel.

    Flexibler Report
    Mit dem flexiblen Programm "Report Designer" gestalten Sie Ihre individuellen Reports in vielfältigen Formaten.

    State-of-the-Art Datenbank-Architektur
    Nutzt die bewährte Microsoft® SQL Server® Sicherheitstechnik.

    Das Ganze im Blick
    SentrySuite Software verbindet Vyntus CPX und Ihre anderen Vyntus, JAEGER, Vmax und Micro Medical Geräte mit Ihrem KIS oder Praxis-Informations-System.

    Weiterverarbeitung Ihrer Daten für Studien
    Bietet Flexibilität für Studien. Der Zugriff auf Ihre Datenbank ist mittels üblicher statistischer Analyseprogramme möglich oder drücken Sie einfach einen Knopf zum Export der gemessenen Daten in Excel.

  • Spezifikation

    Ergospirometrie (physiologisch) Messbereich Genauigkeit
    VENTILATION (V'E) 0 bis 300 L/min 2% oder 0.5 L/min
    O2 AUFNAHME (V'O2) 0 bis 7 L/min 3% oder 0.05 L/min
    CO2 ABGABE (V'CO2) 0 bis 7 L/min 3% oder 0.05 L/min
    RER 0.6 bis 2.0 4% oder 0.04

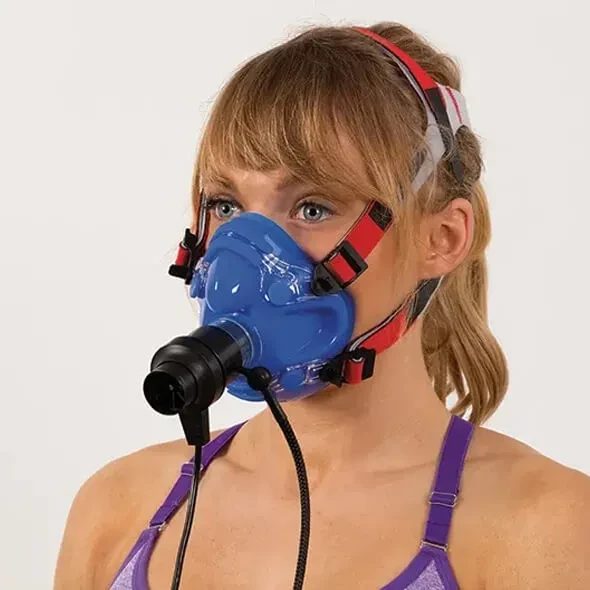

    Volumensensor (physiologische Messung) Messbereich Genauigkeit
    VOLUMEN 0 bis 10 L 2% oder 50 mL
    FLUSS 0 bis 15 L/s 3% oder 70 mL/s
    AUFLÖSUNG: 3 ml
    WIDERSTAND: < 0.1 kPa/L/s bei 15 L/s
    ATS-KONFORM
    O2 ANALYSER Typ: Digitaler Hochgeschwindig- keitsanalyser, basierend auf dem Prinzip der Elektrochemie
      Messbereich: 0 bis 100 Vol%
      Genauigkeit: 0.05 Vol% oder 0.2%
      Auflösung: 0.01 Vol%
      Typ. Anstiegszeit  (T10-90)* 75 ms
      Lebensdauer:

    Typ. 2 Jahre

    CO2 ANALYSER Typ: Digitaler Hochgeschwindig- keitsanalyser, basierend auf  dem Prinzip der nfrarotabsorption
      Bereich: 0 bis 15 Vol%
      Genauigkeit: 0.05 Vol% oder 1%
      Auflösung: 0.01 Vol%
      Typ. Anstiegszeit  (T10-90)* 75 ms

    * Anstiegszeit nach digitaler Filterung. Filterkoeffizienten werden bei jeder Gaskalibration sensorspezifisch optimiert.

  • X=Standard
    O=Optional
    Vyntus CPX unterstützt alle wesentlichen Ergospirometrie-Funktionen
    Breath-by-breath Ergospirometrie
    X
    Spirometrie inkl. forcierter und langsamer Spirometrie, MVV sowie Vor/Nach-Untersuchungen
    X
    Fluss/Volumen-Kurven während der Belastung (EFVL)
    X
    Eingabe von RPE, Blutdruck, Blutgase und Kommentare während der Untersuchung
    X
    Setzen von Blutgas-Marker zur Eingabe nach der Untersuchung
    X
    Bestimmung der ventilatorischen Schwellen
    X
    Automatische Berechnung von Steigungen (Slopes)
    X
    Bearbeitung der Ruhe-, Aufwärm-, Peak- und Erholungs-Bereiche
    X
    Automatisierter Workflow zur Auswertung der Ergospirometrie und Unterstützung bei der Interpretation
    X
    Indirekte Kalorimetrie mit Maske/Mundstück (REE, EE, Fett, etc.)
    X
    Indirekte Kalorimetrie mit Haube (REE, EE, FAT, etc.)
    O
    High/Low FIO2
    O
    Automatische Steuerung von Fahrrad / Laufband / Blutdruck mit Hilfe des vielseitigen Programm „CPET Protokoll Editor“
    X
    Konfigurationen
    Tisch-Konfiguration
    X
    Mobile Wagen-Konfiguration
    O
    PC Konfiguration: Desktop oder Notebook
    X
    Hardware Optionen
    Laufbänder in verschiedenen Größen und Spezifikationen
    O
    Fahrrad-Ergometer mit/ohne integrierter Blutdruck-Messeinheit
    O
    Vyntus ECG
    O
    GE CardioSoft CAM USB 12-Kanal-PC-EKG mit / ohne KISS Sauganlage
    O
    Tango Blutdruck Monitor
    O
    SpO2 via Vyntus CPX
    O
    Software Optionen
    Review Programm zur Befundung nach Abschluss der Messung
    X
    Report Designer zur Gestaltung individueller Reports
    X
    Referenzwert-Editor zur Gestaltung von Referenzwert-Sets und neuen Autoren
    X
    Protokoll-Editor zur Gestaltung von individuellen Belastungsprotokollen
    X
    Reportausgabe in unterschiedlichen Formaten (PDF, TIFF, JPEG, RTF)
    X
    SQL Datenbank
    X
    Polar WearLink® Interface
    X
    Blutdruck-Monitor-Interface (Tango™ Serie)
    X
    SpO2 Monitor Interface (kompatibel mit verschiedenen Marken und Typen)
    X
    EKG Interface (kompatibel mit verschiedenen Marken und Typen)
    O
    Blutgas-Analyser-Interface
    O
    Sicherheits- / User Management
    O
    Patientendaten Management (ID-Änderung, Verschieben…)
    O
    SQL DB Interface für Queries
    O
    Programm für die bronchiale Provokation
    O
    Workflow Anwendungen
    Fragebogen Designer
    O
    Patienten-Fragebogen-App für Tablets
    O
    Netzwerk mit Workstations für die Auswertung und Interpretation
    O
    Web-basierende Auswertung der PDF-Reports mittels Sentry.NET
    O
    Kopplung mit Krankenhausinformationssystem KIS/Praxissystem mittels SentryConnect
    O
    GDT Interface
    X
